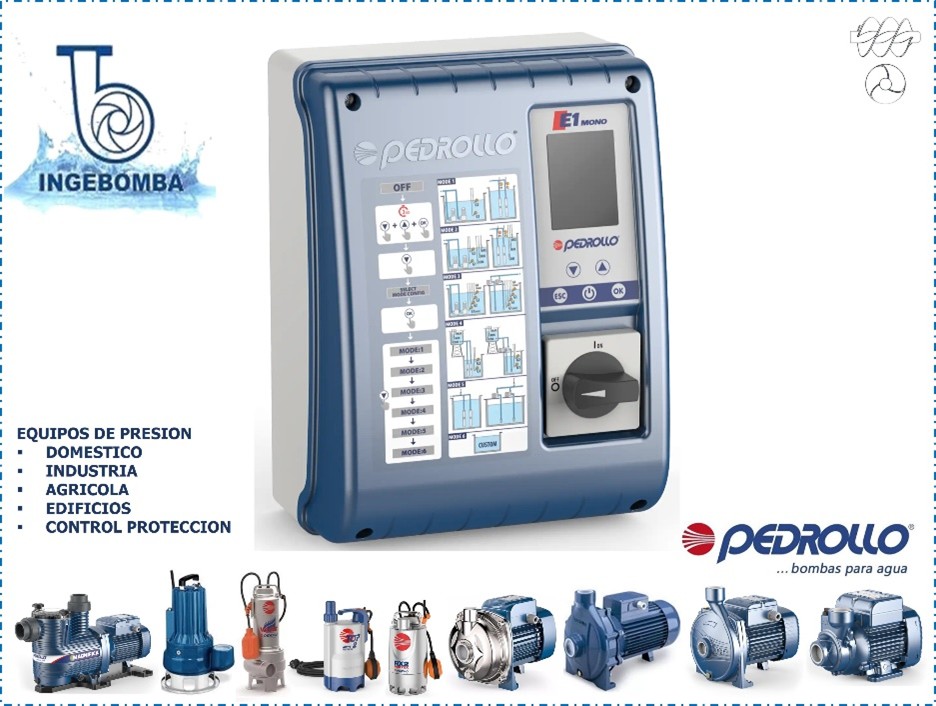

TABLERO ELÉCTRICO, PEDROLLO CONTROL PROTECCIÓN E/1 MONO (109626)

Características técnicas:

• Alimentación: 230 VAC – 50 Hz

• Potencia máxima: Hasta 3 HP

• Corriente máxima: 14 A

• Tipo: Monofásico, partida directa con relé de potencia

• Control por presostato

• Gabinete: IP56

Protecciones integradas:

• Contra sobretensiones

• Contra sobrecarga

• Contra marcha en vacío, mediante:
    – 2 sondas de nivel
    – 1 sonda de nivel mínimo
    – o sin sondas (según configuración)

• Relé electrónico de sobrecarga regulable (1–12 A)

• Ajuste de bajacarga

Conexiones disponibles:

• Toma de control remoto (contacto libre de tensión)

• Entrada para presostato, timer de riego y pulsadores

• Entrada de potencia: directa a interruptor

• Salida a motor: directa

Indicadores luminosos:

• Energía

• Modo automático o manual

• Falla

Consulte alternativas disponibles para 380 V.
Ver instructivo.



Diseñado para controlar el funcionamiento de 2 bombas de presión con alternancia, brindando protección eléctrica completa para sistemas de presurización. Características técnicas:

• Alimentación: 230 VAC – 50 Hz
• Variaciones de tensión admisibles: +10% / –15%
• Intensidad máxima: 18 A – AC3
• Control por presostatos
• Ajuste de sobrecarga: 0…13 A (regulable)
• Ajuste de bajacarga: < 0,5 A
• Tensión/sensibilidad en sondas: 24 VAC / 9 kΩ

Conexiones:

• Entrada (potencia): directa a interruptor
• Salida (motores): directa a contactor
• Conexión para presostatos

Montaje y protección:

• Fijación: Mural
• Grado de protección: IP55
• Temperatura de trabajo: –10 ºC a +55 ºC
• Peso: 3,5 kg

Aplicación: Ideal para sistemas de bombeo donde se requiera alternancia automática entre dos bombas con protección ante sobrecarga y bajacarga. Consulte otras alternativas disponibles para 220 o 380 V. Ver instructivo.

---
